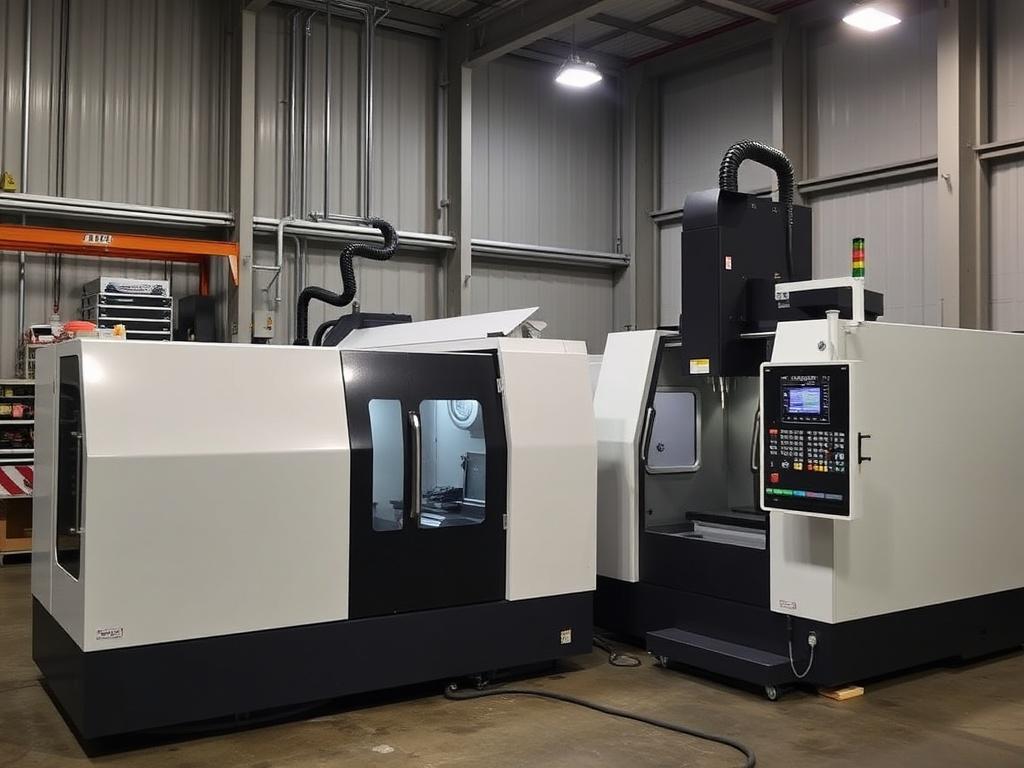

Станки с ЧПУ: как цифровая точность изменила мастерскую и производство

SQLITE NOT INSTALLED

Станки с числовым программным управлением перестали быть экзотикой — они повсюду, от гаражных мастерских до крупных фабрик. Если вы когда-нибудь смотрели, как блок металла превращается в деталь с микронной точностью, вы понимаете: это не магия, а совокупность инженерии, программного кода и практики. В статье разберем, что такое ЧПУ, из чего состоят такие станки, как их программировать и обслуживать, а также на что смотреть при выборе. На сайте https://i-machine.ru/ вы подробнее узнаете о станках с ЧПУ.
Я постараюсь рассказать просто, без занудства, но с конкретикой. Будет и таблица, и списки, и реальные советы — чтобы после прочтения вам было легче понять возможности технологии и принять решение, стоит ли вводить ЧПУ в свою мастерскую или обновлять парк.

Что такое станок с ЧПУ?

Станок с ЧПУ — это устройство, которое выполняет механические операции по заранее подготовленной программе. В отличие от ручной обработки, движение инструмента и заготовки задается числовыми командами. Такой подход дает стабильную повторяемость, высокую точность и возможность автоматизации многокомпонентных процессов.

История ЧПУ началась с первых программируемых станков в середине XX века. Сегодня под этим термином скрываются и простые фрезеры для хобби, и многокоординатные комплексы для аэрокосмической отрасли. Главное отличие — вместо человеческой руки управляет контроллер, который читает команды и управляет приводами.

Из чего состоит типичный станок с ЧПУ?

Ниже перечислены базовые узлы любого ЧПУ-станка. Это не абстракция, а реальные части, с которыми вы будете работать: механика, электроника, ПО и вспомогательные системы. Понимание их назначения помогает выбрать правильную модель и грамотно эксплуатировать оборудование.

Каждому элементу можно уделить отдельную страницу, но для практики важнее знать, какие узлы влияют на точность, скорость и надежность — и почему регулярное обслуживание критично.

• Жёсткая станина и направляющие — каркас, определяющий стабильность и допускаемую нагрузку.
• Шпиндель — сердце режущего узла, его мощность и скорость влияют на типы обрабатываемых материалов.
• Сервоприводы или шаговые двигатели — двигают оси по координатам.
• Линейные или шариковинтовые передачи — преобразуют вращение в поступательное движение.
• Контроллер ЧПУ — электроника, которая интерпретирует код и управляет приводами.
• Система охлаждения и смазки — продлевает жизнь режущему инструменту и станку.
• Пульт оператора и ПО — интерфейс для загрузки программы и контроля процесса.

Таблица: базовые компоненты и их роль

Компонент	Роль	На что смотреть при выборе
Шпиндель	Обеспечивает скорость и мощность резания	Мощность, частота вращения, система охлаждения
Направляющие	Обеспечивают точность перемещений	Тип (линейные/роликовые), жесткость, износостойкость
Приводы	Приводят в движение оси	Точность позиционирования, момент, отзывчивость
Контроллер	Интерпретирует G-code, управляет движением	Совместимость с ПО, обновления, поддержка производителя

Типы станков с ЧПУ и их задачи

ЧПУ применяется в самых разных процессах: фрезерование, точение, лазерная резка, EDM и другие. Выбор зависит от материала, требуемой точности и объема производства. Ниже коротко о наиболее распространенных типах.

Важно: названия типа станка — не только маркетинг. У каждого типа свои допуски и специальности, поэтому под конкретную задачу лучше подбирать узкоспециализированное решение, чем пытаться охватить все сразу.

• Фрезерный ЧПУ — универсален для металла и дерева, хорошо подходит для прототипов и серийной обработки.
• Токарный ЧПУ — оптимален для деталей вращения, высокая производительность при малых допусках.
• Лазерные и плазменные резаки — для тонких и средних листов, быстрая резка, меньшая точность в сравнении с механикой.
• Электроэрозионные (EDM) — для сверхточных форм и сложных геометрий твердых материалов.
• Роутеры и граверы ЧПУ — для дерева, пластика и композитов, часто используются в мебельном производстве.

Сравнительная таблица типов станков

Тип	Материалы	Точность	Примеры применения
Фрезерный	Металл, пластик, дерево	Высокая	Прототипы, мелкосерийное производство
Токарный	Металл, пластик	Очень высокая для цилиндрических деталей	Валы, втулки, резьбовые детали
Лазер/Плазма	Листовой металл, пластик	Средняя	Резка листов, декоративные элементы
EDM	Твердые сплавы	Очень высокая	Пресс-формы, штампы

Как происходит процесс — от чертежа до готовой детали

Рабочий цикл с ЧПУ можно разбить на этапы: проектирование в CAD, генерация управляющей программы в CAM, проверка и постобработка, загрузка в контроллер и сама обработка. Каждый шаг требует внимания: ошибка в модели или в постпроцессоре обернется браком.

Практически всегда имеет смысл провести симуляцию: она выявляет пересечения инструмента и заготовки, лишние переходы и потенциальные столкновения. Симуляция экономит время и режущий инструмент, особенно при сложных 5-осевых операциях.

1. Создание модели в CAD-программе.
2. Планирование стратегии обработки и выбор инструментов в CAM.
3. Генерация G-code и проверка в симуляторе.
4. Настройка станка, фиксация заготовки, установка инструмента.
5. Запуск программы и контроль реза на пробном цикле.

Программирование: G-code, CAM и современные контроллеры

G-code — база, понятная практически любому контроллеру. Однако ручная правка кода часто уступает гибкости CAM: программа автоматически оптимизирует траектории, подбирает глубины прохода и предлагает последовательности операций. Это экономит время и снижает риск ошибок.

Современные контроллеры поддерживают расширенные форматы, имеют пользовательские интерфейсы и подключаются к сети. Это позволяет интегрировать станки в систему управления производством и удаленно обновлять программы и параметры.

Коротко о G-code

G-code задает движения по осям, скорости и команды смены инструмента. Это язык простых команд, такие как G0 для быстрого перемещения и G1 для линейной интерполяции. Зная структуру кода, можно корректировать программу для специфических задач, но чаще используют CAM и постпроцессоры.

Если вы планируете редактировать G-code вручную, полезно понимать структуру циклов, команды активации шпинделя и параметры подачи. Это помогает быстро исправлять мелкие недочеты без повторного экспорта из CAM.

Преимущества и ограничения станков с ЧПУ

Плюсы очевидны: точность, повторяемость, возможность работать 24/7 при минимальном контроле, экономия времени на переналадках. Для малого производства ЧПУ позволяет быстро масштабировать выпуск и выпускать сложные детали, которые раньше требовали крупных вложений.

Но есть и ограничения. Высокая стоимость входа, необходимость квалифицированного персонала, требования к подготовке заготовок и инструментов. Кроме того, для очень мелкосерийного ручного прототипирования ЧПУ иногда менее выгоден, чем ручная или полуавтоматическая обработка.

• Преимущества: стабильность допусков, производительность, автоматизация контроля.
• Ограничения: стоимость, сложность обслуживания, потребность в грамотном ПО.

Как выбрать станок с ЧПУ: практические критерии

Выбор зависит не от моды, а от требований к деталям. Определите материалы, максимальные размеры заготовок, требуемую точность и объёмы. Далее подумайте о дополнительных возможностях: автоматическая смена инструментов, стол с зажимами, системы очистки чипов.

Бюджет — важный фактор, но экономия на контроллере или направляющих часто обходится дороже в эксплуатации. Лучше вложиться в проверенные компоненты и хорошую сервисную поддержку производителя.

• Материалы и габариты деталей.
• Необходимое число осей (3, 4, 5 и более).
• Скорость, точность и повторяемость.
• Наличие сервиса и запасных частей.
• Совместимость с CAM/CAD и обучение персонала.

Обслуживание и безопасность

Регулярное обслуживание продлевает ресурс станка и гарантирует стабильные допуски. Это чистка направляющих, замена смазки, проверка натяжения ремней и калибровка датчиков. Важно вести журнал работ и фиксировать любые отклонения в поведении станка.

Безопасность — не формальность. Защитные ограждения, аварийные остановы и обучение персонала сокращают риск травм и повреждений оборудования. Также не забывайте о правильной фиксации заготовки и использовании подходящих резцов, чтобы избежать вырванного из цанги инструмента.

Тренды: куда движется индустрия ЧПУ

Индустрия смещается в сторону гибридных решений, когда добавочная печать сочетается с подсадной механической обработкой. Это позволяет создавать сложные геометрии и экономить материал. Параллельно растет значение сенсоров и аналитики: станки сами подстраивают параметры резания в реальном времени.

Еще один тренд — интеграция с промышленным интернетом и использование алгоритмов машинного обучения для предиктивного обслуживания. Это снижает простой и делает производство более предсказуемым. Также наблюдается укрупнение сетей поддержки и появление сервисов аренды оборудования и облачных CAM-решений.

Заключение

Станки с ЧПУ изменили подход к производству: они сделали возможным массовое производство сложных деталей с минимальным участием человека. Правильный выбор станка, грамотная подготовка программ и регулярное обслуживание позволяют получить надежную и экономичную линию обработки. Если вы задумываетесь о внедрении ЧПУ, начните с анализа задач и малого пилотного проекта — так вы быстро увидите конкретный эффект и поймете, какие функции и опции действительно важны.
