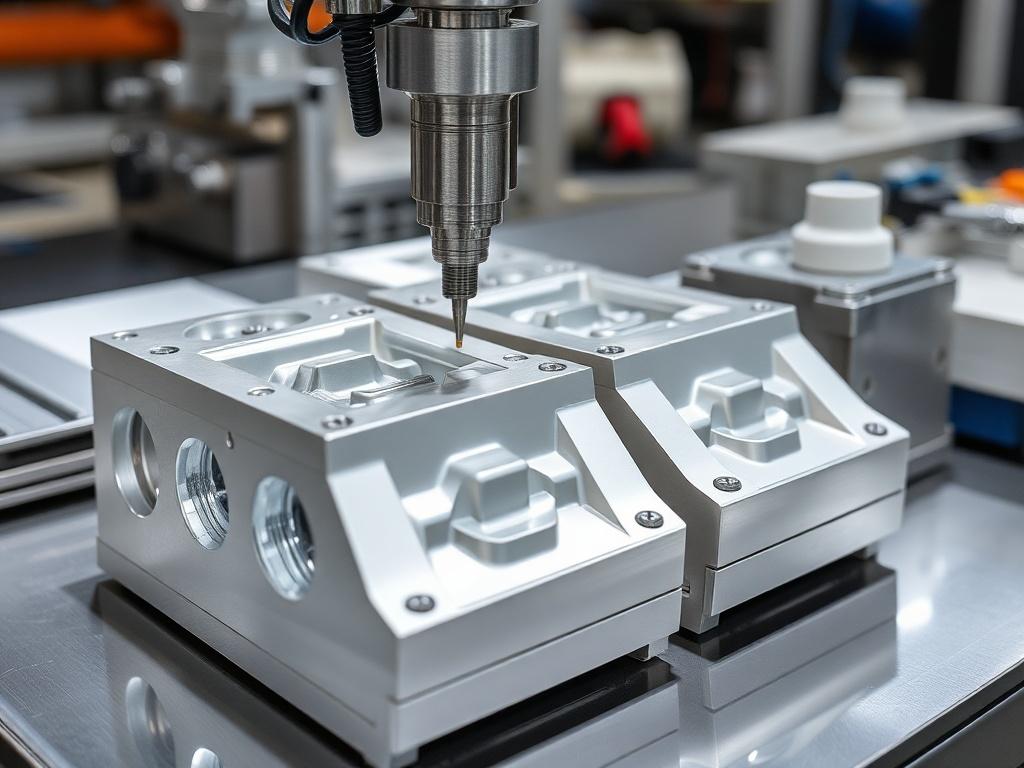

Как сделать пресс-форму для литья пластмасс: от идеи до готовой матрицы
SQLITE NOT INSTALLED
Если вам когда‑то приходилось держать в руках аккуратно отлитую пластиковую деталь и думать, как это сделано, эта статья для вас. Изготовление пресс форм для литья пластмасс — это не магия, а инженерная последовательность решений, требующая понимания материала, механики и технологий обработки. Я постараюсь рассказать простым языком, но подробно: какие этапы проходят от эскиза до пробного литья, какие ошибки чаще всего встречаются и как их избежать.
Оглавление
Что такое пресс-форма и зачем она нужна
Пресс-форма — это инструмент, который задаёт форму пластиковой детали при термопластическом или реже термореактивном литье. Она состоит как минимум из двух половин: матрицы и пуансона, которые сходятся в момент впрыска расплава. Внутри — полости, канал впрыска, каналы охлаждения, механизмы извлечения и иногда сложные вставки.
Задача пресс‑формы — многократное, точное и контролируемое производство одинаковых деталей. От правильного проектирования и качества изготовления зависят геометрическая точность, внешний вид и производственные затраты. Если пресс‑форма спроектирована плохо, проблем будет столько, что запустить серию будет сложно или дорого.
Типы пресс-форм
Пресс‑формы различаются по конструкции, по количеству полостей и по способу подачи расплава. Понимание различий позволяет выбрать оптимальный вариант под задачу — точность, себестоимость, объем партии.
Ниже перечислены основные типы, с кратким пояснением где их рационально применять.
По количеству полостей
- Одна полость — для мелкосерийного производства или дорогих образцов. Дешевле сделать, проще отладить.
- Многополостная — когда требуется высокая производительность. Требует более тщательного расчёта системы впрыска и балансировки потоков.
По системе подачи расплава
- Холодный литниковый (cold runner) — расплав проходит через литник, который отламывают или перерабатывают отдельно. Дешевле форма, но больше отходов.
- Горячая система (hot runner) — литник подогревается и остаётся в форме. Меньше отходов, выше скорость, но дороже сама форма и обслуживание.
По сложности
- Простая двухполовинная — для плоских форм без движущихся частей.
- С выдвижными элементами, замками и подвижными вкладышами — для сложной геометрии и подрезов.
Материалы для пресс‑форм: таблица сравнения
Выбор стали и других материалов определяет срок службы формы и требования к обработке. Ниже таблица с типичными вариантами и их сильными сторонами.
| Марка | Преимущества | Недостатки | Применение |
|---|---|---|---|
| P20 | Доступна, хорошо обрабатывается, подходит для хромирования | Меньшая износостойкость по сравнению с инструментальными марками | Низко- и среднесерийные формы |
| H13 | Устойчива к термоупрочнению, хорошая вязкость, для высоких температур | Сложнее обрабатывать, дороже | Формы для технических изделий с повышенной тепловой нагрузкой |
| S136 / 1.2083 | Коррозионностойкая, отлично полируется, хорошая поверхность деталей | Высокая стоимость, чувствительна к перегреву при термообработке | Пресс‑формы для прозрачных и декоративных деталей |
Этапы изготовления пресс-формы
Дальше пройдёмся по шагам. Процесс обычно выглядит как дизайн, проверка, изготовление, сборка, наладка и запуск. Каждый этап важен, и промах на любом из них усилится в следующем.
- Сбор технического задания и анализ требований.
- 3D‑моделирование детали и проектирование формы.
- Тепловой и технологический расчёт, симуляция течения расплава.
- Выбор материала и изготовления деталей формы (фрезеровка, электро-разрядная обработка, шлифовка).
- Сборка, установка систем охлаждения и выбрасывания.
- Пробное литьё, корректировки и доводка.
- Передача формы в эксплуатацию и сопровождение.
Теперь разберём каждый этап чуть глубже, но по делу, без воды.
Проектирование и симуляция
Сначала делаем 3D‑модель детали и анализируем её технологичность. Важно понимать, где ставить разъём, как организовать вывод литника и какие допуски требуются. Затем используем программные пакеты и поликарбонат пруток для симуляции заполнения — они показывают возможные усадки, пузыри, холодные швы и температурные поля.
Хорошая симуляция экономит деньги: она помогает выбрать оптимальный тип впрыска, диаметр газового проброса и расположение охлаждения, ещё до первой обработки металла.
Обработка металла и сборка
Основа — фрезеровка и электроэрозионная обработка (EDM). Сложные полости часто вырезают с помощью проволочной резки, а потом шлифуют и полируют. После механической обработки обычно проводят термообработку для снятия внутренних напряжений и повышения твёрдости, затем шлифовка и полировка рабочих поверхностей.
Сборка включает установку направляющих, втулок, вставок и устройств для извлечения детали. После сборки форма тестируется на целостность каналов и правильность сборочных зазоров.
Полировка, текстурирование и покрытие
Поверхность полостей формирует внешний вид детали: от зеркального блеска до матовой структуры. Полировка снижает вероятность прилипания и улучшает внешний вид, а текстурирование создаёт нужный рисунок. Иногда наносят хромовое покрытие на поверхности, подверженные сильному износу или для улучшения коррозионной стойкости.
Система охлаждения и впрыска
Качество охлаждения напрямую влияет на цикл, геометрию и внутренние напряжения детали. Проектирование каналов охлаждения — это баланс между эффективностью и возможностями обработки. Каналы прокладывают как можно ближе к полости, но не настолько, чтобы ослабить стенки формы.
Выбор между горячей и холодной литниковой системой зависит от серии и материала. Горячие системы сокращают отходы и время, но требуют регулярного обслуживания термостатируемых элементов и имеют более высокую стоимость внедрения.
Типы посадочных мест и воротников
- Центральный вход — для равномерного заполнения при симметричных деталях.
- Косой или краевой — для управления ориентацией потока и уменьшения следов на видимой поверхности.
- Точечный впрыск — минимальная площадь контакта, применяется в некоторых тонкостенных изделиях.
Типичные дефекты и способы их устранения
Даже у опытных инженеров случаются проблемы. Ниже — краткий разбор самых частых дефектов и как с ними бороться.
| Дефект | Причина | Ремонт или коррекция |
|---|---|---|
| Пузырьки и полости | Воздух не выходит из полости; высокая вязкость; недостаток давления | Добавить вентиляцию; увеличить давление и температуру; изменить схему впрыска |
| Холодные швы | Потоки встречаются, не успев прогреться | Перераспределить входы; увеличить температуру расплава; изменить последовательность заполнения |
| Усадка и коробление | Неравномерное охлаждение; неправильная компенсация усадки | Оптимизировать охлаждение; добавить карманы для усадки; скорректировать размеры стенок |
Контроль качества и испытания
Перед запуском партии проводят серию проверок: измерение размеров, проверка визуального качества, тесты механических свойств при необходимости. Часто используют калибровочные измерения по первому образцу, затем статистический контроль процесса (SPC).
Не забывайте тестировать форму на прогонных условиях — длительный непрерывный цикл выявит проблемы, которые не проявляются на короткой пробной серии. Важно фиксировать параметры печи, давление, температуру и время охлаждения — это пригодится при поиске причин отклонений.
Эксплуатация и обслуживание пресс-форм
Чтобы форма служила долго, нужны регулярные профилактические процедуры: чистка каналов, проверка уплотнений, замена изношенных втулок и смазка направляющих. Для горячих систем — проверка термостатов и нагревательных элементов.
Также рекомендуется вести журнал эксплуатации: число выстрелов, замеченные дефекты, проведенные ремонты. Это облегчает планирование капитальных ремонтов и помогает экономически обосновать замену элементов.
Ремонт и модернизация
Не всегда выгодно полностью переделывать форму. Часто достаточно замены вставок, переноса литников или установки новых направляющих. Модернизация может увеличить производительность или улучшить качество детали без серьёзных вложений.
Заключение
Изготовление пресс‑формы — это сочетание инженерной мысли и мастерства обработки. Удачная форма рождается из тщательного проектирования, правильного выбора материалов и аккуратной обработки, а также из умения наладить процесс впрыска и вовремя обслуживать инструмент. Если подойти к каждому этапу вдумчиво, можно peek купить который будет давать стабильные детали при минимальных затратах на эксплуатацию. Начинайте с чётких требований к детали, инвестируйте в симуляции и контроль качества — это окупится на первых же сериях.
